Двухслойные днища (биметаллические днища)
Двухслойные стальные днища применяются для сосудов, аппаратов, котлов и резервуаров, работающих под давлением, в агрессивных средах или при высоких температурах. Они изготавливаются из биметаллических сталей, где сочетаются слои углеродистой или низколегированной стали с коррозионностойким слоем (например, нержавеющей). Такие конструкции обеспечивают повышенную прочность и долговечность по сравнению с однослойными аналогами.

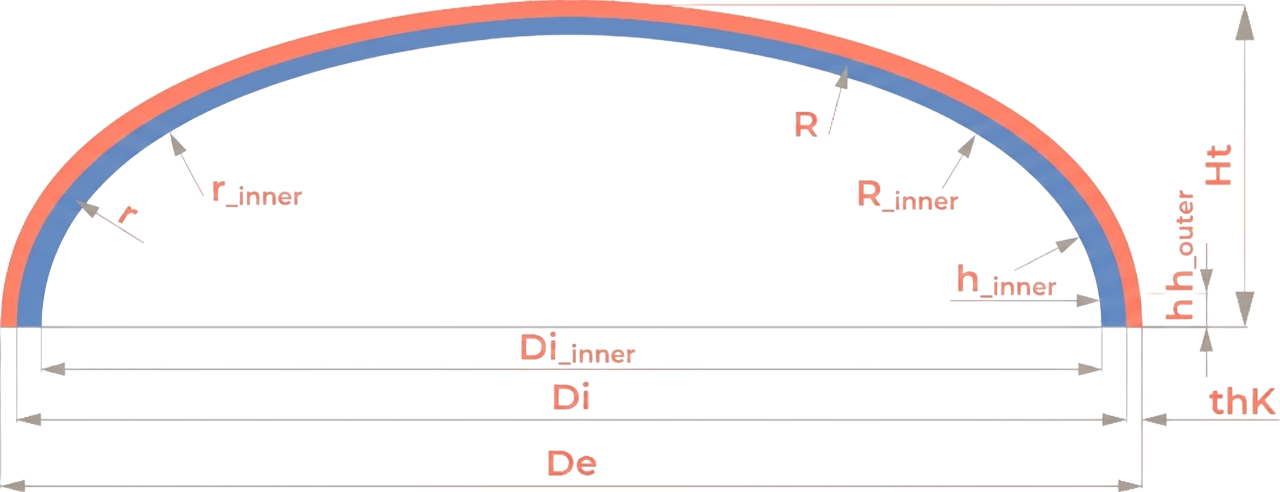

Чертеж
- Di — внутренний диаметр
- De — внешний диаметр
- Ht — общая высота днища
- thK — толщина стенки
- h — высота борта
- r — радиус закругления
- R — радиус кривизны днища по внутренней поверхности
Технические возможности
| Внутренний диаметр | от 300 до 6000 мм |
|---|---|
| Толщина стенки | от 5 до 120 мм |
* Транспортировка грузов шириной свыше 5 метров классифицируется как перевозка особо крупных негабаритных грузов. Она требует обязательного получения спецразрешения Росавтодора, разработки детального маршрута, использования низкорамных тралов, обязательного сопровождения патрульными машинами ГИБДД и часто — демонтажа дорожных знаков/проводов.
Применяемые материалы
- 09Г2С + 12Х18Н10Т (09Г2С + AISI 321) — отличный выбор для сред с высоким риском межкристаллитной коррозии.
- 09Г2С + 08Х18Н10Т (09Г2С + AISI 304) — универсальное решение для общих коррозионных условий.
- 09Г2С + 10Х17Н13М2Т (09Г2С + AISI 316Ti) — повышенная стойкость к хлоридам и кислотам.
- 09Г2С + 03Х17Н14М3 (09Г2С + AISI 316L) — для экстремальных условий с низким содержанием углерода.
Кроме представленных сталей, мы можем использовать любые другие по вашему ТЗ! Подберем комбинацию под конкретные условия эксплуатации — от 12Х18Н9Т и 08Х21Н6М2Т до импортных аналогов (AISI 304L, 316, 317L и др.). Изготовим по ГОСТ 14249-89, ASME или индивидуальным чертежам.
Способы изготовления
- Штамповка
- Фланжирование
- Сборка из штампованных лепестков
Стандартизация
- ГОСТ 14249-89
- По индивидуальным размерам заказчика
Сферы применения
Двухслойные днища нашли применение практически во всех отраслях машиностроения:
- Нефтехимическая промышленность: корпуса реакторов, колонн, сосудов под давлением.
- Энергетика и котлы: элементы высокого давления, теплообменники.
- Атомная промышленность: сосуды и аппараты.
- Судостроение: танки, корпуса, переходные элементы.
Фото двухслойных днищ
